Choix des filtres frittés : aperçu des applications industrielles

1. Introduction aux filtres frittés

Filtres frittés Les matériaux poreux sont obtenus par frittage de fragments de poudre liés par la chaleur et la pression. Cela crée une structure poreuse rigide et interconnectée, efficace pour séparer les solides des liquides ou des gaz. Contrairement à d'autres milieux,filtres frittésUtilisent des pores stables et uniformes pour une purification précise. Ils capturent les particules plus grosses que leurs pores, à la surface ou dans le milieu.

Les avantages résident dans leur grande résistance mécanique, leur résilience et leur résistance à la chaleur et aux produits chimiques corrosifs. Ils sont fréquemment nettoyables et réutilisables, offrant une durée de vie prolongée et un prix global réduit par rapport aux options non réutilisables.

Les inconvénients incluent des coûts initiaux plus élevés, la nécessité éventuelle d'appareils de nettoyage spécialisés et des délais de fabrication plus longs. Les matériaux en céramique peuvent être fragiles, tandis que ceux en acier sont beaucoup plus lourds.

Les produits comprennent les aciers (acier inoxydable, bronze, titane, alliages de nickel), les céramiques (alumine, carbure de silicium), le verre et les polymères (polyéthylène, PTFE). Le choix des matériaux influence les performances, la résistance, la robustesse et le coût.

2. Définition de l'application de la filtration et affinement des problèmes

Sélection d'unfiltre frittécommence par comprendre les conditions d'application et de procédure : l'outil (liquide/gaz), les détails du processus et l'atmosphère de fonctionnement.

Paramètres secrets :

• Type moyen :Liquide ou gaz ? Impact sur les dispositifs de filtration et baisse de pression.
• Certain Raffinement :Problèmes de contexte (par exemple, récupération de stimulants par rapport à purification propre et stérile).
• Niveau de température :Important pour le choix du produit. Les métaux et les porcelaines supportent bien la chaleur (de plusieurs centaines à plus de 1 000 °C), tandis que les plastiques sont plus résistants (autour de 150 °C). Les températures élevées diminuent la résistance chimique des polymères.
• Pression:Détermine la résistance requise du filtre. Les métaux frittés sont solides pour une utilisation à haute pression.
• Prix ​​de circulation :Influence la taille du filtre et la configuration du système. Des prix plus élevés nécessitent des surfaces de filtre plus grandes.
• Composition chimique :Nécessaire à la compatibilité des produits (acides, bases, solvants, sels).

La définition de ces spécifications limite les matériaux et les styles appropriés.

3. Définition des qualités des contaminants et des besoins d'élimination

Définir l’impureté est essentiel : sa nature, ses propriétés et le niveau d’élimination requis.

Principales propriétés des impuretés :

• Type de polluant :Particules fortes, aérosols, stimulants ? Influence le dispositif de filtration (surface vs. profondeur).
• Circulation des tailles de particules (PSD) :Détermine la taille des pores requise. La taille des pores du métal fritté varie du submicronique à plusieurs microns, selon la taille de la poudre et le frittage. Les scores de filtration varient selon l'application et la qualité du support.
• Concentration:Influence le chargement du filtre et la fréquence de nettoyage. Des concentrations élevées augmentent le colmatage.
• Forme et épaisseur des particules :Influencer l'interaction avec les médias et l'efficacité du nettoyage.

Les exigences d’élimination définissent l’efficacité souhaitée :

• Score de filtration absolu :Dimension de la plus grosse particule traversant le filtre. Les aciers frittés peuvent atteindre un rendement de capture élevé (plus de 99,9 %).
• Rapport bêta :Efficacité du filtre à une taille de bit spécifique.
• Objectif cible :Degré d'impureté optimal admissible dans le flux du système filtré.

La reconnaissance des contaminants et des exigences permet de sélectionner un filtre présentant une taille de pores et une efficacité appropriées. De nombreuses méthodes permettent de mesurer la distribution dimensionnelle des pores (par exemple, adsorption d'azote, pénétration de mercure, facteur de bulle).

4. Élaboration de normes de performance et de contraintes système

La sélection du filtre doit prendre en compte les critères d’efficacité et les restrictions du système.

Normes de performance des figures :

• Baisse de pression maximale admissible :Limites de remplissage du filtre avant nettoyage/remplacement. Une augmentation rapide du niveau d'eau suggère un colmatage. Dépasser les limites peut endommager le filtre.
• Débit requis :Quantité raffinée à chaque fois. Le système doit gérer cette quantité dans les limites de la baisse de stress.
• Durée de vie du filtre souhaité :Durée de vie prévue avant le remplacement, influencée par les polluants, le nettoyage et la dégradation des matériaux.
• Nettoyabilité et potentiel de régénération :La facilité et la performance du nettoyage (par exemple, le rinçage à contre-courant) ont un impact sur les dépenses et les temps d'arrêt.
• Ténacité mécanique au niveau de la température de la solution :Le filtre doit résister aux contraintes de température et de pression de fonctionnement.

Restrictions du système :

• Limitations de la zone physique :Dicte le boîtier du filtre et les dimensions de l'aspect.
• Exigences d'intégration :Le système doit s’adapter à l’équipement et aux commandes existants.
• Compatibilité des matériaux du boîtier et des éléments auxiliaires :Le boîtier, les joints, etc. doivent fonctionner avec les conditions du processus.

Des normes et des contraintes claires garantissent que le filtre répond aux exigences et fonctionne efficacement au sein du système. Des modèles d'anticipation permettent d'estimer la diminution des contraintes et le blocage.

5. Évaluation de la compatibilité du produit et de la stabilité structurelle

La compatibilité chimique et l’honnêteté structurelle sont essentielles pour des performances fiables.

Compatibilité chimique :Le matériau doit résister à la dégradation due au flux de processus, en particulier avec des produits chimiques agressifs, des températures élevées ou des contraintes.

• Filtres en métal fritté:316Lacier inoxydableIl est résistant à de nombreux produits chimiques, mais vulnérable à la corrosion sous tension. Des alliages comme l'Hastelloy C-276 offrent une bien meilleure résistance pour les applications exigeantes. Les graphiques de compatibilité sont donnés à titre indicatif ; un dépistage est recommandé.
• Filtres en céramique frittée :L'alumine, le carbure de silicium, la zircone, etc., offrent une grande stabilité chimique et une résistance aux acides et aux bases. Le verre fritté est également résistant.
• Filtres en polymère fritté :La compatibilité dépend du polymère. Le PTFE offre une grande résistance. Le PVDF résiste aux oxydants et aux solvants. Le PE-UHMW résiste aux acides et aux bases, mais présente des limites de température plus faibles. Le PE/PP résiste aux acides et aux bases, mais pas aux solvants puissants. Le PEEK résiste à de nombreux fluides, mais peut gonfler dans certains solvants. Des températures élevées diminuent la résistance du polymère. L'évaluation est essentielle. Des ajustements peuvent améliorer la résistance aux solvants.

Stabilité architecturale :Le filtre doit résister aux contraintes, aux vibrations et aux cycles thermiques.

• Filtres en métal fritté :Réputé pour sa résistance, idéal pour les hautes pressions. La construction soudée améliore l'efficacité.
• Filtres en céramique frittée :Solide et résistant mécaniquement, le SiC et le Si3N4 offrent une grande endurance et une grande résistance à l'usure et aux chocs thermiques.
• Filtres en polymère fritté :L'exposition directe aux solvants peut diminuer la résistance. Les métaux frittés comme le DMLS 316L offrent une résistance élevée à la traction.

L'évaluation des deux garanties garantit que le filtre fonctionne de manière fiable dans des situations spécifiques.

6. Choisir le matériau fritté et la structure des pores appropriés.

La sélection du produit et de la structure des pores détermine les étapes précédentes en fonction de l'application, des problèmes, des impuretés et de l'efficacité.

Sélection des matériaux :.

Poussé par la température, le réglage chimique et l'endurance.

• Haute température/pression :Les aciers frittés (acier inoxydable, alliages de nickel, alliages haute température) et les porcelaines sont les principaux choix.
• Environnements destructeurs :Les alliages résistants à la corrosion (Hastelloy) et le PTFE sont appréciés. Le verre fritté est également résistant.
• Biocompatibilité :Certains aciers et porcelaines correspondent à un usage pharmaceutique/médical.
• Coût:Le bronze est généralement le métal le moins cher. L'acier inoxydable offre un excellent rapport coût/performance. Les métaux et les céramiques sont généralement beaucoup plus chers que le plastique et le verre.

Sélection de la structure des pores :.

En fonction de la taille du polluant, de sa nature et de l'efficacité requise.

• Dimension des particules :Les diktats exigent un score de filtrage. Les métaux frittés offrent une large gamme de dimensions de pores, gérées par des paramètres de production.
• Système de filtration :Pores de plus petite taille/structure en profondeur pour les gros fragments (diffusion/interception). Pores plus grands/filtration en surface pour les fragments plus gros (impaction).
• Diminution du débit de circulation/de la pression :Des pores plus larges réduisent la perte de contrainte, mais réduisent l'efficacité. Les supports en fibres métalliques présentent une plus grande porosité et une plus faible perte de pression. Les supports multicouches améliorent la capacité d'absorption des impuretés.
• Nettoyabilité :Le réseau de pores uniforme facilite le nettoyage (lavage à contre-courant).

Le choix implique des compromis entre performances, perte de charge, prix et compatibilité. Un support multicouche ou une conception optimisée peuvent s'avérer utiles.

7. Réflexion sur le style des composants du filtre et la configuration du système.

Le style d'aspect et la configuration du système intègrent le produit et le cadre des pores en fonction de l'application, des performances et de la maintenance.

Style du composant de filtre :.

Les supports frittés se présentent sous de nombreuses formes :.

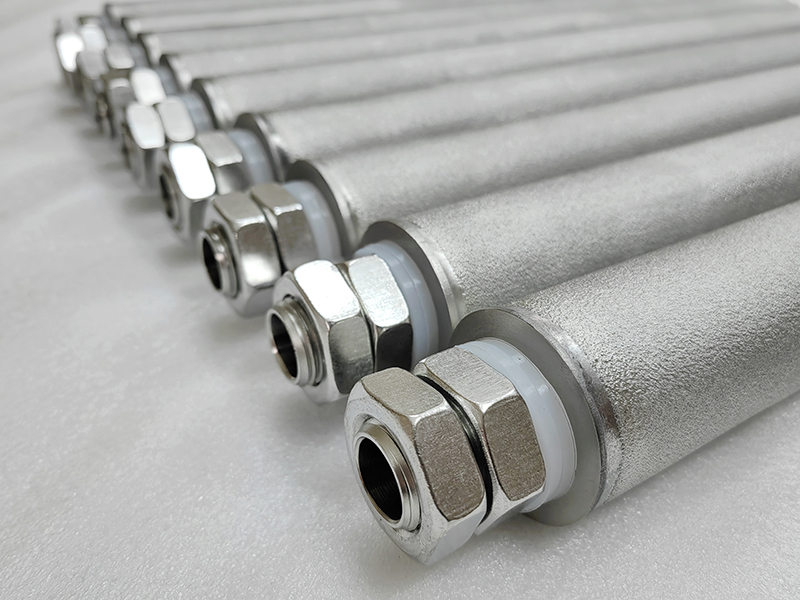

• Cartouches :Cylindrique, souvent plissé/multicouche pour un grand emplacement dans un petit volume.
• Disques :Plat, circulaire pour les systèmes de plus petite taille.
• Tubes:Rond pour haute pression/température.

Le style influence l'emplacement, la circulation, la résistance et la facilité de nettoyage. Les conceptions multicouches améliorent la capacité de dépoussiérage. Les propriétés résidentielles et commerciales des médias sont conçues pour la performance et le lavage à contre-courant. Les cartouches sont souvent collées pour plus d'efficacité.

Configuration du système :.

Comment les aspects sont hébergés et les processus gérés.

• Boîtier à un ou plusieurs éléments :Simple pour les faibles circulations, multiple pour les flux plus importants/redondance. Le multicœur augmente l'emplacement.
• Capacité de rétrolavage :Circulation inversée pour un nettoyage in situ. Le lavage à contre-courant assisté par gaz est efficace. Un lavage à contre-courant optimal utilise un liquide adapté à une pression plus élevée. La quantité et la fréquence doivent être optimisées.
• Circulation continue :Les systèmes doubles/triples permettent une procédure constante tout au long du nettoyage.
• Automation:Les unités de contrôle et de détection PLC peuvent automatiser les cycles de lavage à contre-courant.
• Contrôle de flux :Arrête les dégâts causés par les aventures à haut débit.

L'agencement vise à obtenir la qualité de filtrat requise, un contre-lavage marginal et un débit maximal. Le gâteau de filtration peut améliorer l'efficacité. Les structures sont généralement en acier au carbone. Différents chemins d'écoulement (extérieur-intérieur, intérieur-extérieur) s'adaptent à différents fluides/contaminants.

8. Reconnaissance, vérification et variables opérationnelles à long terme

Les dernières étapes consistent à confirmer l’efficacité et à réfléchir à une procédure durable.

Validation et sélection :.

• Pilote examinant :Il est essentiel de confirmer les performances avec un liquide réel dans des conditions raisonnables. Cela permet de vérifier la conception, la capacité et l'utilité. Cela nécessite une méthode, une évaluation et une reconnaissance de données approfondies. Il faut tenir compte des limitations telles que les petits éléments.
• Études de traitabilité :Des recherches beaucoup plus courtes pour vérifier les informations de base et les examens pilotes de couturière.
• Facteurs nécessaires à prendre en compte :Analyse rapide en laboratoire, évacuation de l'eau de puits, pompage au débit nominal pour une eau représentative. Test aux niveaux d'impuretés les plus élevés.
• Échantillonnage et évaluation :Préparation complète aux critères tels que TSS, BOD, distribution des bits.
• Test de rétention des particules :Défie les filtres avec des fragments à débit maximal pour identifier l'efficacité.
• Installations à haute température :Tests spécialisés sous haute température/pression avec de vrais contaminants.

Aspects opérationnels à long terme :.

• Procédures de nettoyage :Un nettoyage efficace et reproductible préserve les performances et prolonge la durée de vie. Les techniques incluent le rétrolavage, les ultrasons, les procédés chimiques, thermiques, etc. Le choix dépend du produit, du polluant et du procédé. Calcination pour la repousse à haute température.
• Perspectives de régénération :La capacité à restaurer l'efficacité influence la rentabilité. Surveiller la récupération de pression après le lavage à contre-courant.
• Prévision de l'espérance de vie opérationnelle :Tenez compte des concentrations de polluants, de l'efficacité du nettoyage et de la dégradation (corrosion, fluage-fatigue). Des informations durables et des conceptions prédictives facilitent l'organisation.
• Organisation de la maintenance :Une surveillance régulière (baisse de pression), des cycles de nettoyage et une évaluation préviennent le blocage et améliorent l'efficacité. Le remplacement des composants est courant.
• Examen de l'efficacité du filtre :Évaluez constamment l'efficacité et la résistance. L'efficacité en ligne (temps de circulation/temps de cycle global) indique les performances du système.

La reconnaissance et la prise en compte des facteurs à long terme garantissent une filtration frittée fiable, efficace et abordable. Une communication claire est essentielle tout au long des tests.
